Светильник из стеклоблоков своими руками

Деревянная рама, лента СОВ и Умный дом без пайки

Светильники из стеклоблоков — один из главных трендов интерьерного декора в Pinterest.

Они выглядят оригинально, дают мягкий камерный свет и отлично дополняют стиль лофт или минимализм. В этом пошаговом руководстве команда DIY Garage подробно расскажет, как собрать кастомный светильник своими руками из старых материалов и подключить его к умному дому с Алисой.

Мы покажем процесс создания четырехблочного ночника в деревянной раме без использования пайки (справиться с ней можно даже без опыта в электронике), поделимся точной сметой проекта и живым опытом сборки.

Что понадобится для проекта: материалы и бюджет

Для удобства все составляющие разделены на конструкционные материалы и электрику. Стеклоблоки и деревянная основа были найдены при наведении порядка в старых запасах, что существенно снизило итоговую стоимость проекта.

Смета материалов и инструментов

Категория	Наименование	Примечание
Конструкция	Стеклоблоки (4 шт.)	Находка из гаража (апсайклинг)
	Доски для рамы (4 шт.)	Разобрали старые деревянные ящики
Электрика	Блок питания (12V)	Подбирается под мощность ленты
	Wi-Fi диммер (12V)	Для интеграции с Алисой
	Кабель питания	Для связи диммера и клеммы
	Клемма	Позволяют обойтись без пайки
	Светодиодная COB-лента (12V)	Дает сплошную линию света без точек

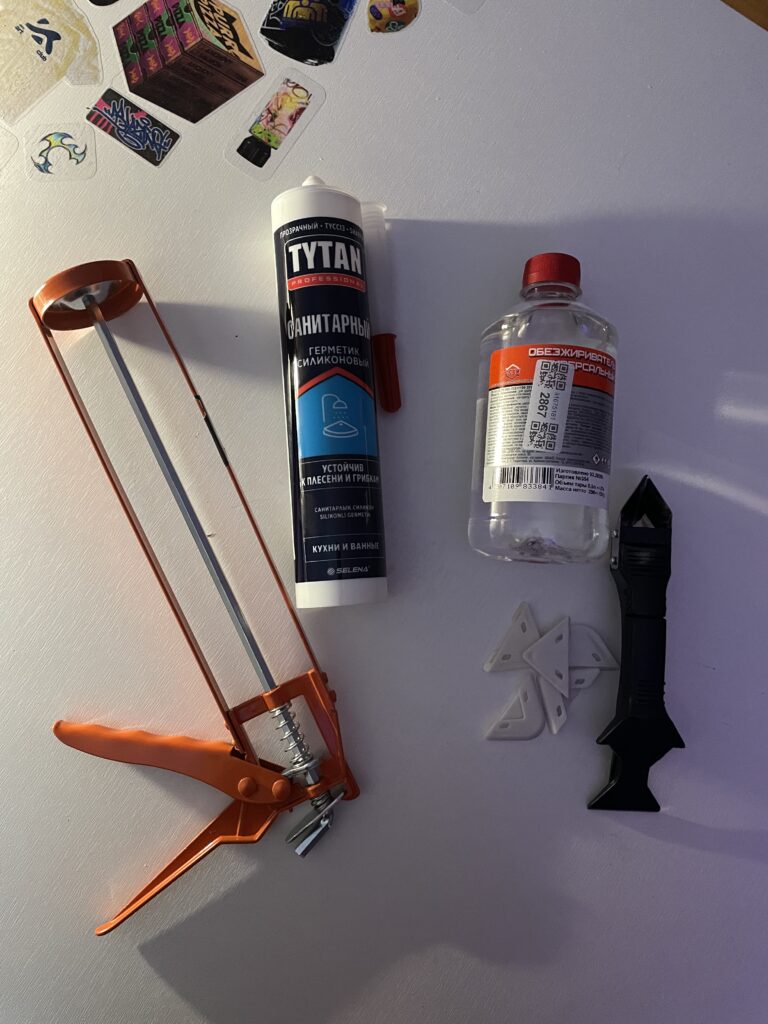

Расходники	Силиконовый герметик (прозрачный)	Для фиксации блоков и рамы
	Пистолет для герметика	Инструмент для нанесения
	Обезжириватель	Для подготовки стекла к склейке
	Шпатель для герметика	Для формирования аккуратного шва
	Электролобзик, малярный скотч, веревка	Были дома / одолжили у друзей
ИТОГО	≈ 3500 р.	С учетом бесплатных блоков и досок

Если покупать стеклоблоки и пиломатериалы в магазине с нуля, бюджет проекта составит около 6 000 – 7 000 рублей.

Этап 1. Подготовка материалов и первый прототип

Работа с б/у материалами всегда начинается с их дефектовки и очистки.

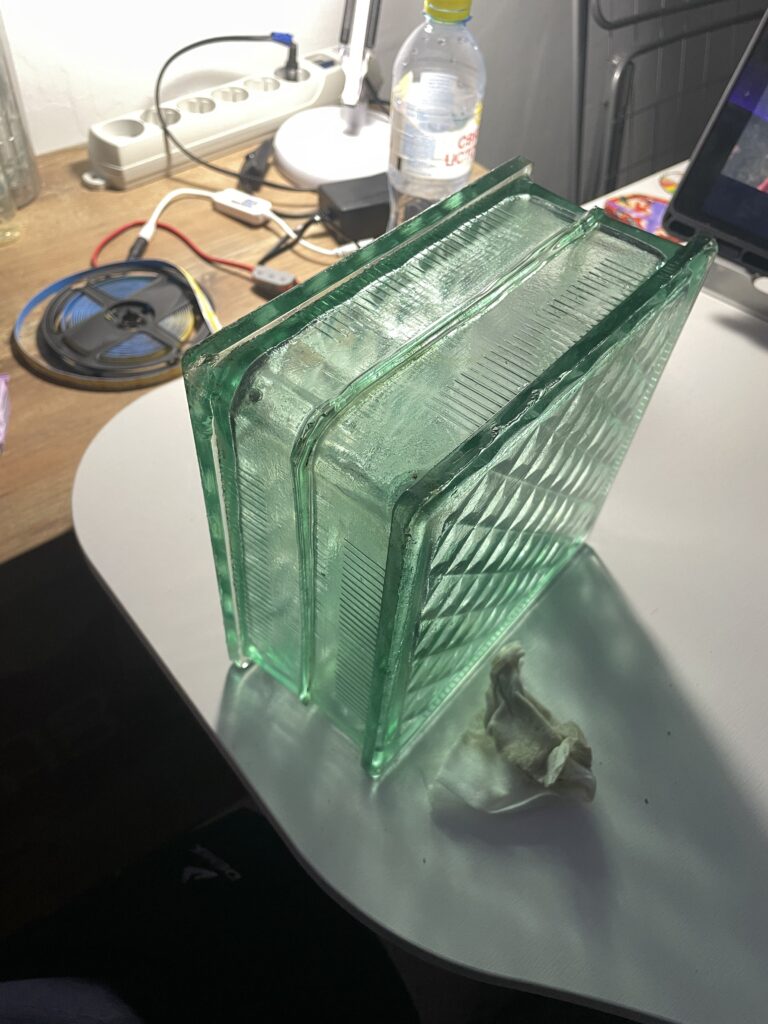

Очистка и ремонт стекла. Стеклоблоки необходимо тщательно отмыть от многолетней пыли и грязи. Сколы и мелкие трещины заполняются прозрачной эпоксидной смолой.

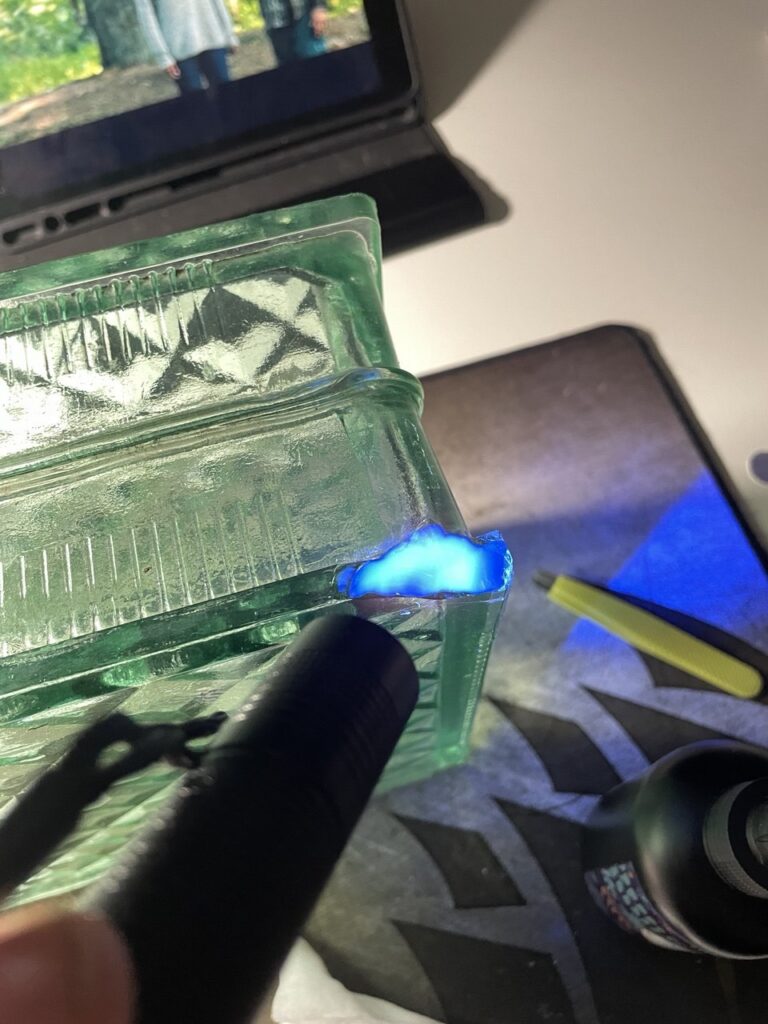

Заметка автора: Быстрее всего эпоксидная смола сохнет под ультрафиолетом — состав затвердевает за 10–20 минут при комнатной температуре, а под УФ-фонариком процесс занимает всего 1 минуту. Не пренебрегайте этим шагом: ремонт сколов необходим, чтобы готовый светильник был полностью безопасным в эксплуатации и никто не порезался.

Примерка и создание прототипа. Перед склейкой блоки собираются «насухо», и к ним прикладываются доски. Это помогает точно рассчитать ширину и высоту будущей деревянной рамы, а также убедиться, что между стеклом и деревом остается небольшой зазор для прокладки светодиодной ленты.

Этап 2. Склеивание стеклянного ядра

Для надежной фиксации блоков используется прозрачный силиконовый герметик. Процесс проходит в несколько шагов:

Маркировка граней. Левую и правую стороны блоков лучше заранее пометить малярным скотчем, чтобы не запутаться при сборке. Грани со сколами (даже отремонтированными) стоит разворачивать наружу — в те места, где стекло закрывается деревянной рамой. Для внутренних стыков («стекло к стеклу») подбираются самые целые, идеальные стороны.

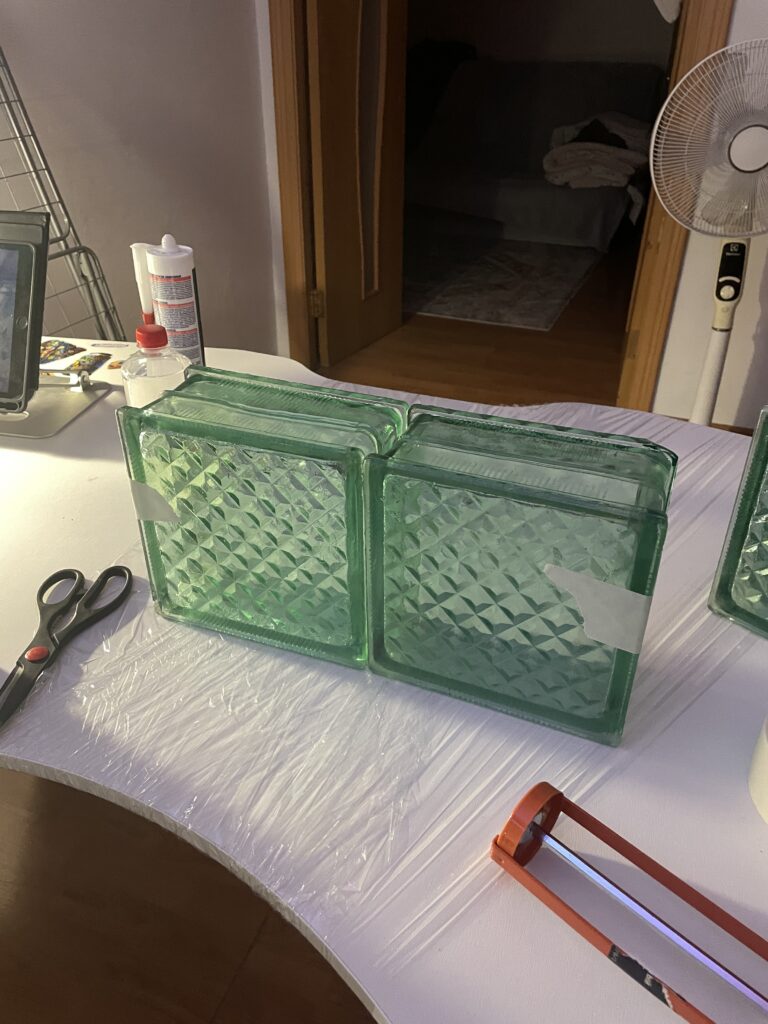

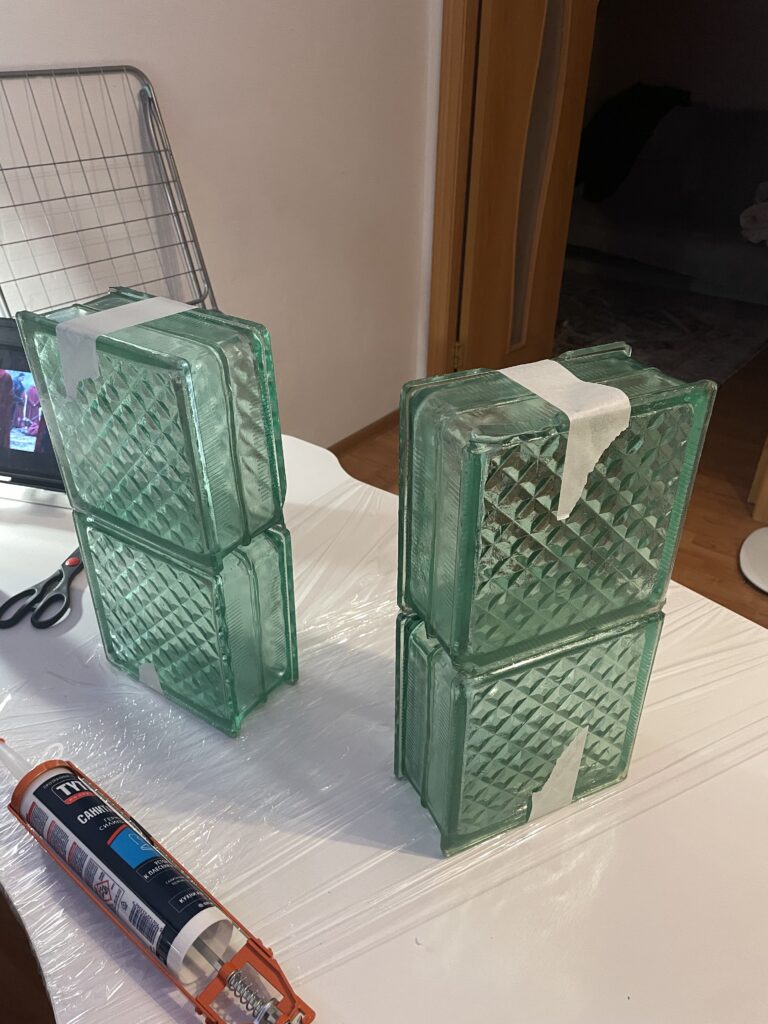

Поэтапная склейка. Сначала попарно склеиваются нижний и верхний ряды. После нанесения силикона излишки состава аккуратно удаляются специальным резиновым шпателем, формируя ровный шов.

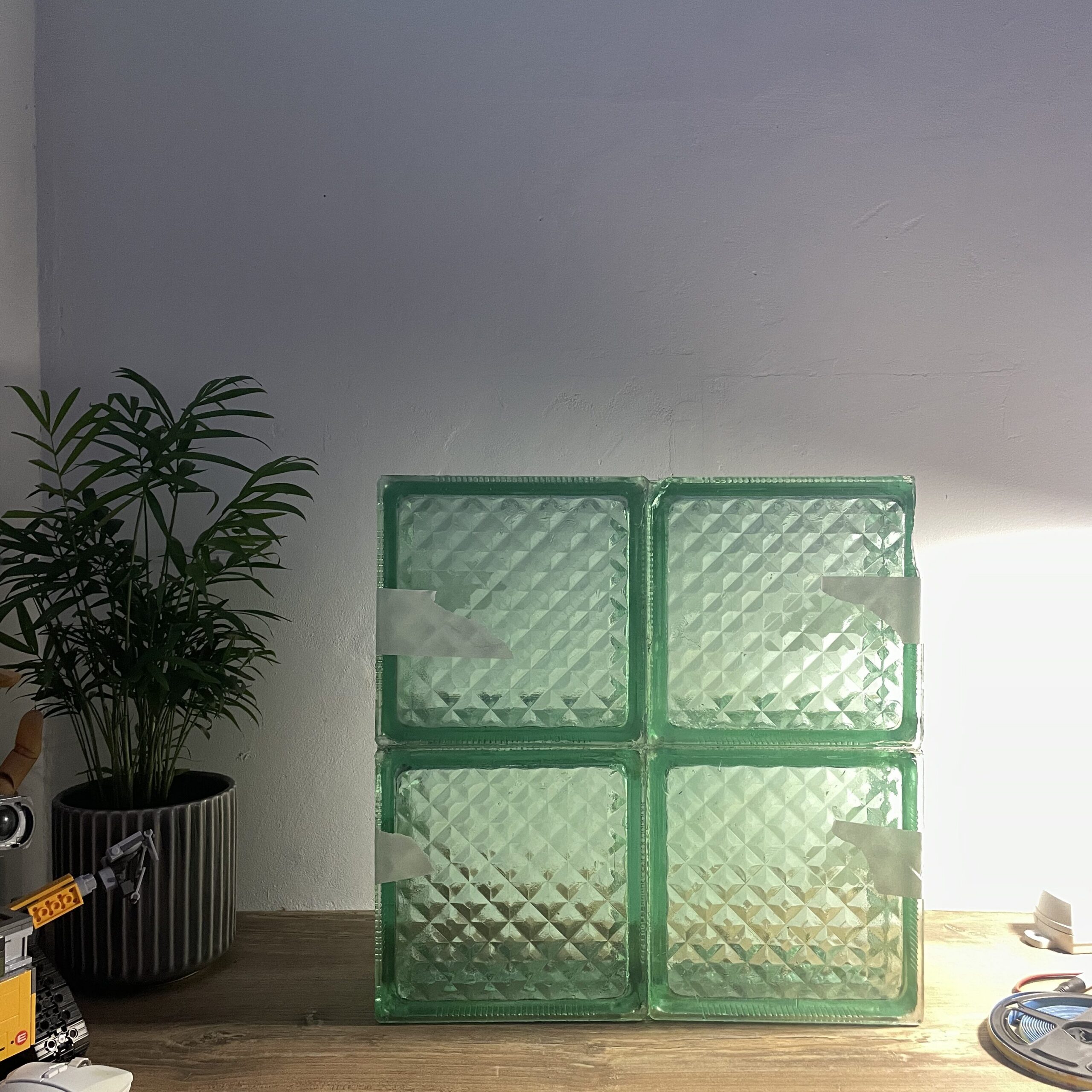

Финальное соединение. Герметик наносится на нижнюю пару блоков, сверху устанавливается уже склеенный верхний ряд. Конструкцию необходимо оставить сохнуть на 24 часа.

Этап 3. Сборка электрической цепи без пайки (Интеграция с Алисой)

Чтобы подключить светодиодную ленту к стандартной розетке без паяльника, используется система быстрых проходных клемм. Такая цепь собирается легко и быстро. Все ссылки на материалы находятся в таблице в начале статьи.

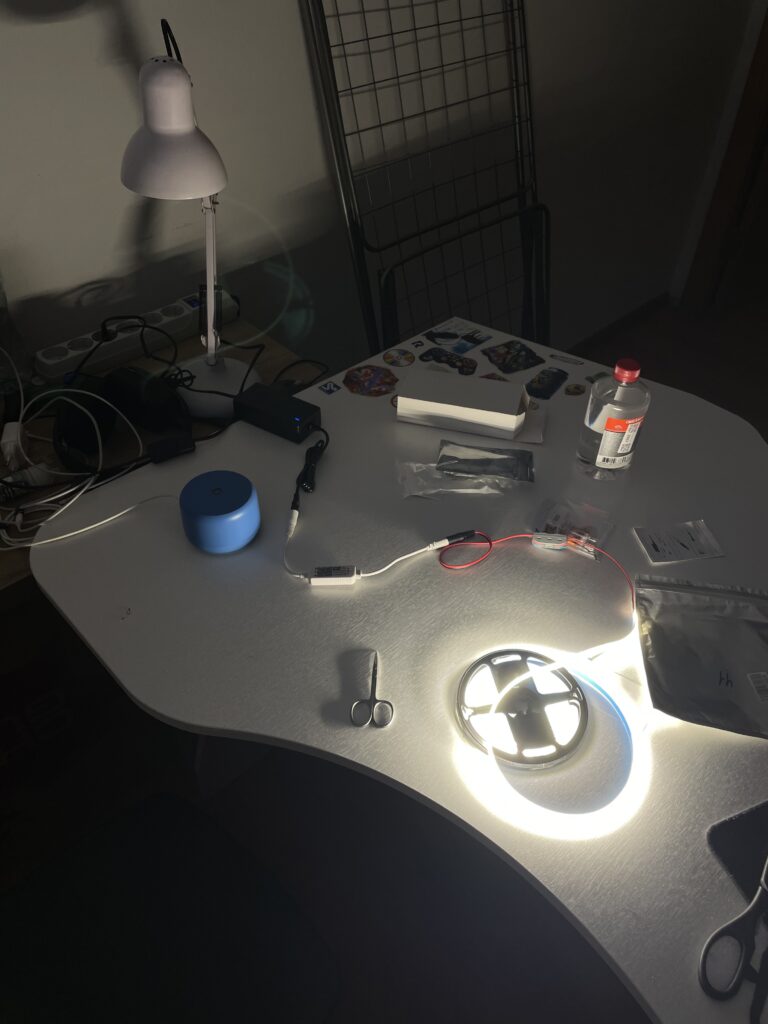

[Схема электрической цепи: Блок питания — Диммер — Кабель — Клемма — Светодиодная лента COB]

Порядок сборки цепи:

1. Блок питания (12V) подключается вилкой к розетке (собирать естественно всю цепь нужно без подключения к электричеству).
2. От блока питания ток идет на Wi-Fi диммер.
3. От диммера провод идет к кабелю питания, а после к проходной клемме, которая разводит питание на светодиодную COB-ленту.

Важно (Матчасть): Все компоненты (блок питания, диммер и лента) должны иметь одинаковое рабочее напряжение — в данном проекте строго 12V. Также убедитесь, что максимальная мощность блока питания превышает суммарную мощность 4 метров COB-ленты минимум на 20%, иначе блок будет перегреваться или уходить в защиту.

Особенности компонентов:

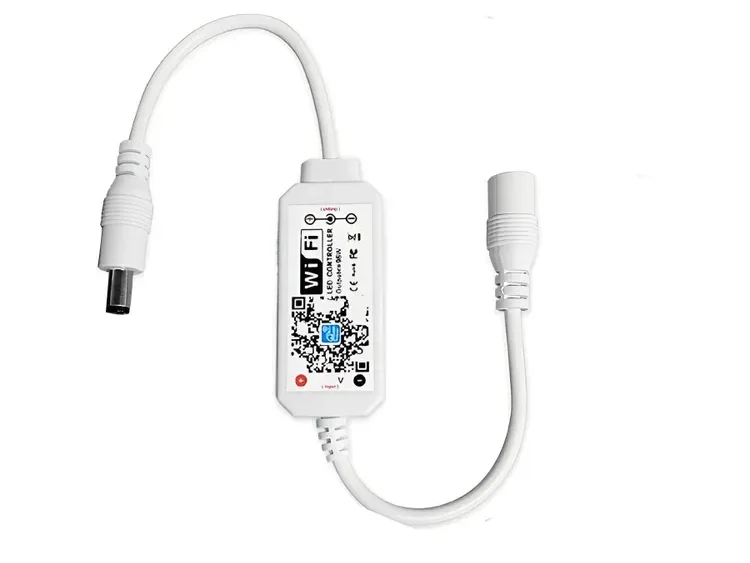

Диммер с Wi-Fi: Модель с поддержкой беспроводной сети позволяет синхронизировать ленту с экосистемой Умного дома Яндекса и управлять яркостью и включением ночника голосовыми командами через Алису.

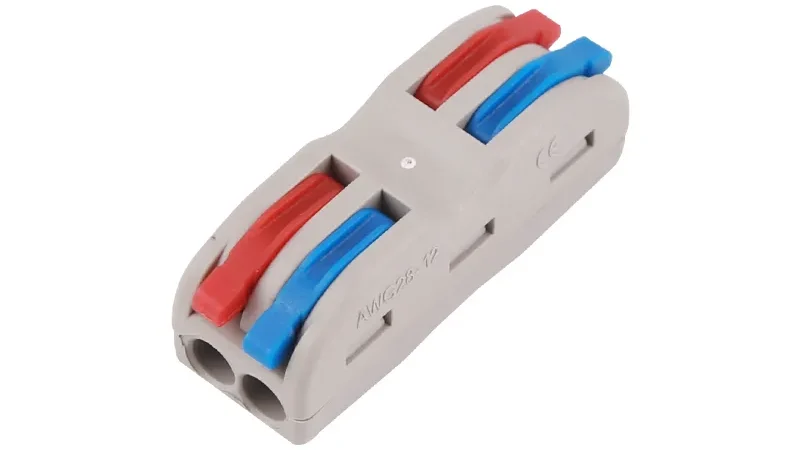

Проходные клеммы: Позволяют соединить провода в один клик. Задача — строго соединить «плюс к плюсу» (красный провод) и «минус к минусу» (черный провод). Если перепутать полярность, сработает защита и блок просто отключится.

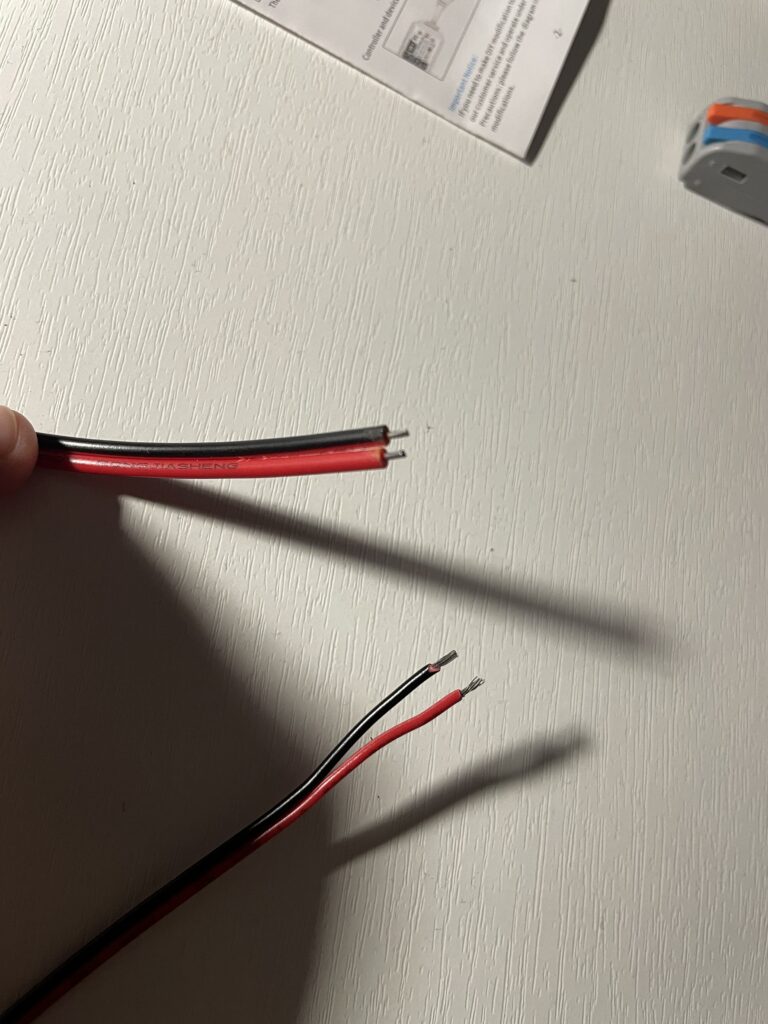

Заметка автора: При первой сборке цепь не загорелась, что сначала вызвало легкую панику. Выяснилось, что с проводов ленты было снято слишком мало изоляции — клемма просто зажала пластиковую оплетку вместо оголенной медной жилы. После повторной зачистки проводов всё заработало с первого раза. Учитывайте этот нюанс!

Этап 4. Финальная сборка и монтаж рамы

Когда стеклянная основа полностью высохла, наступает время объединить дерево, электрику и стекло.

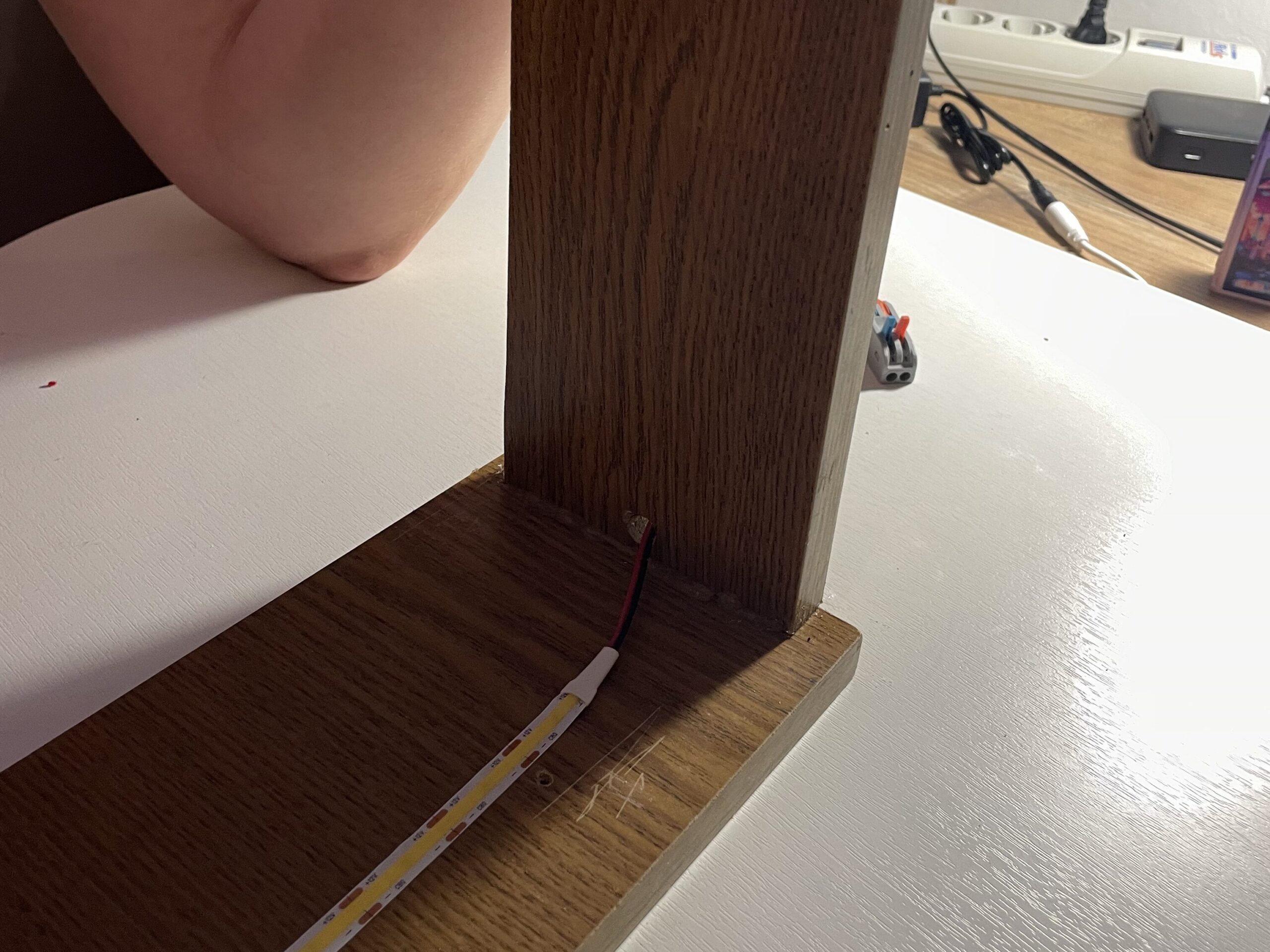

Подготовка деревянного каркаса. Доски склеиваются герметиком друг с другом, формируя П-образную конструкцию (дно и боковины). В нижней части одной из боковых досок обязательно должно быть технологическое отверстие — через него наружу выйдет кабель питания от COB-ленты. В данном проекте использовались доски от старого ящика, где такое отверстие уже было.

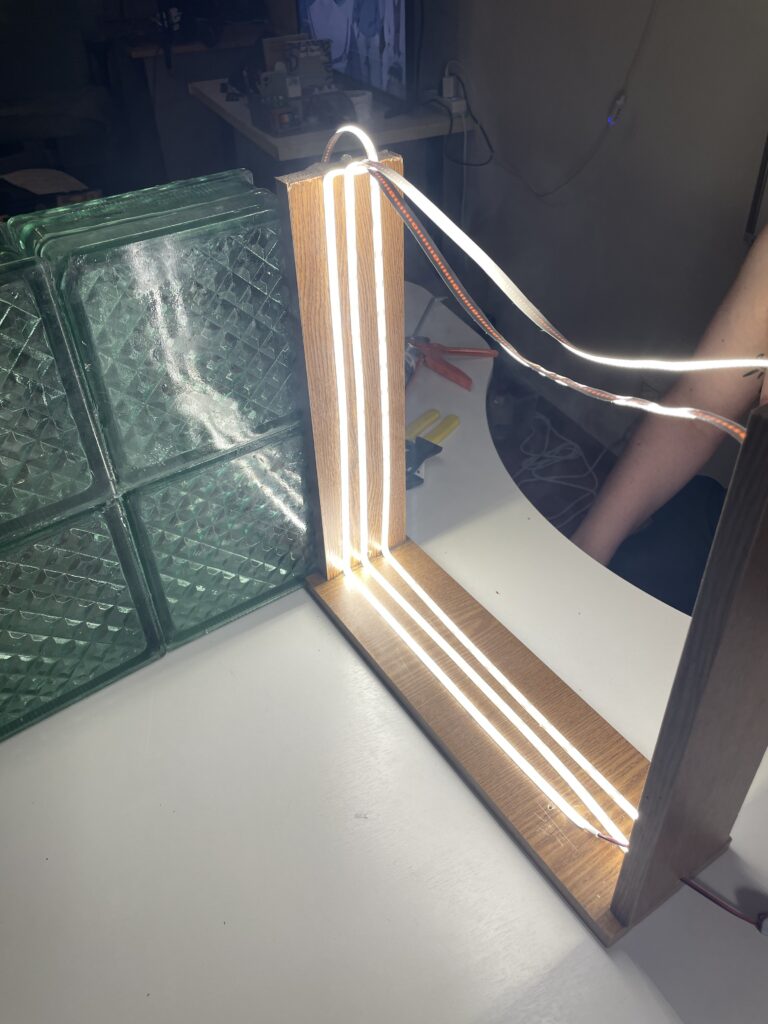

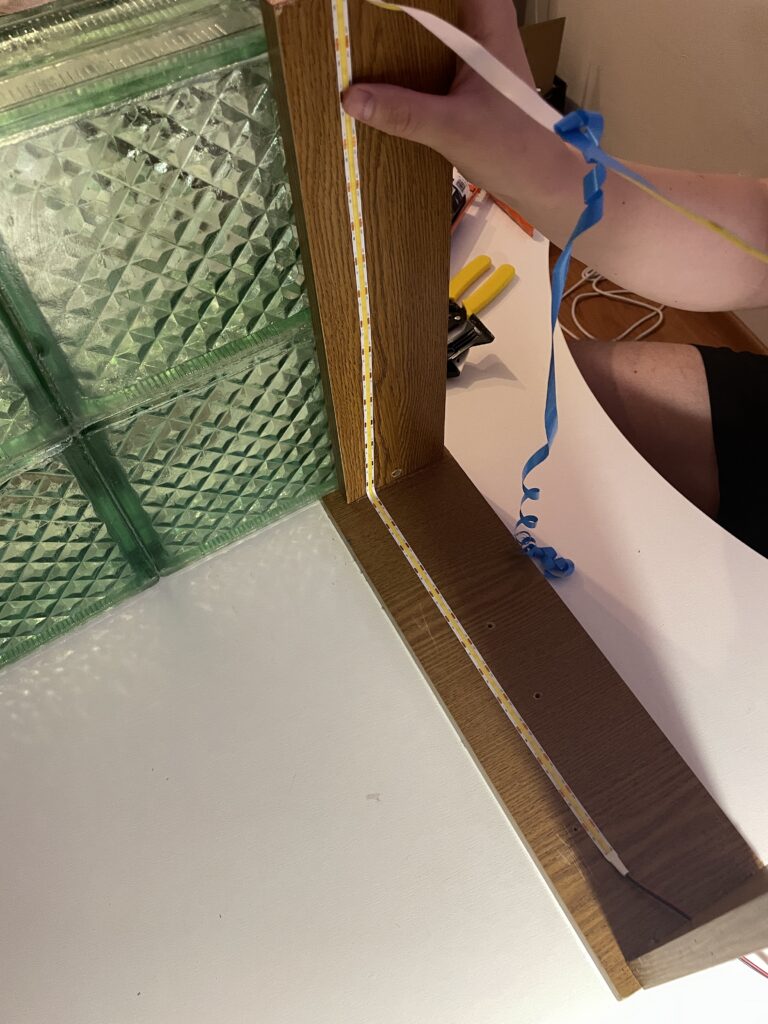

Монтаж светодиодной COB-ленты. На внутреннюю поверхность деревянной рамы наклеивается COB-лента (она идет сразу с фабричным клеевым слоем). Длина ленты — 4 метра, поэтому внутри рамы получается сделать несколько плотных параллельных витков. Клеить ленту лучше от внешнего края, постепенно продвигаясь к середине и противоположной стороне.

Совет от нас: На этапе укладки ленты очень пригодится помощь второй пары рук, чтобы аккуратно придерживать и фиксировать витки кабеля.

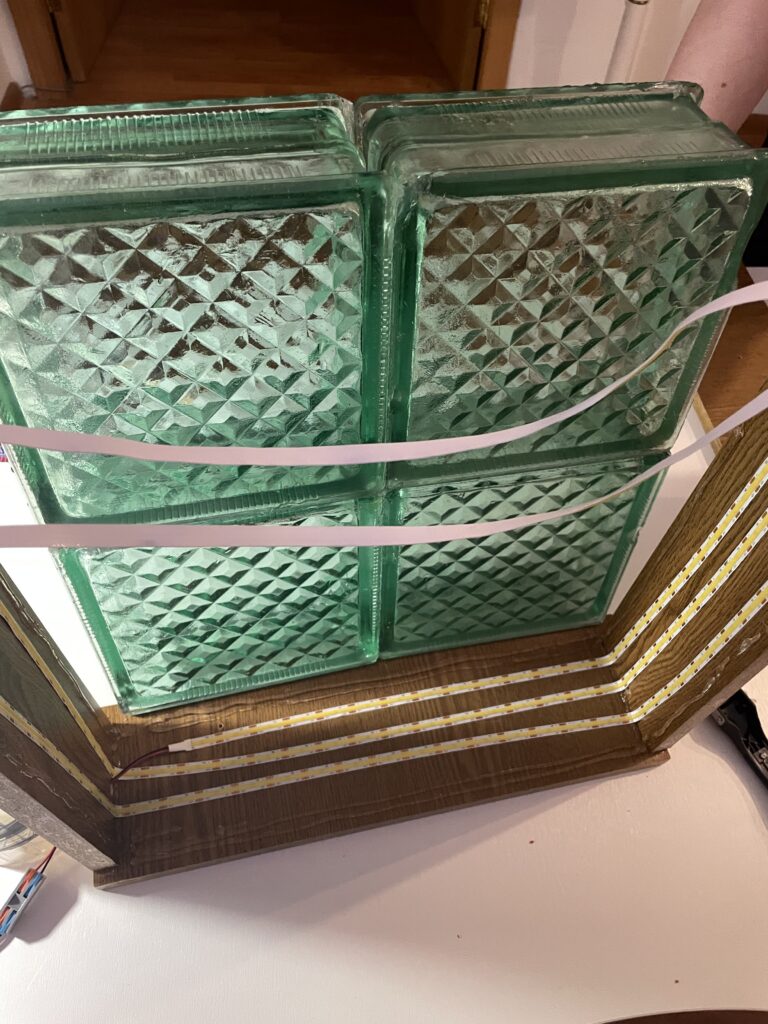

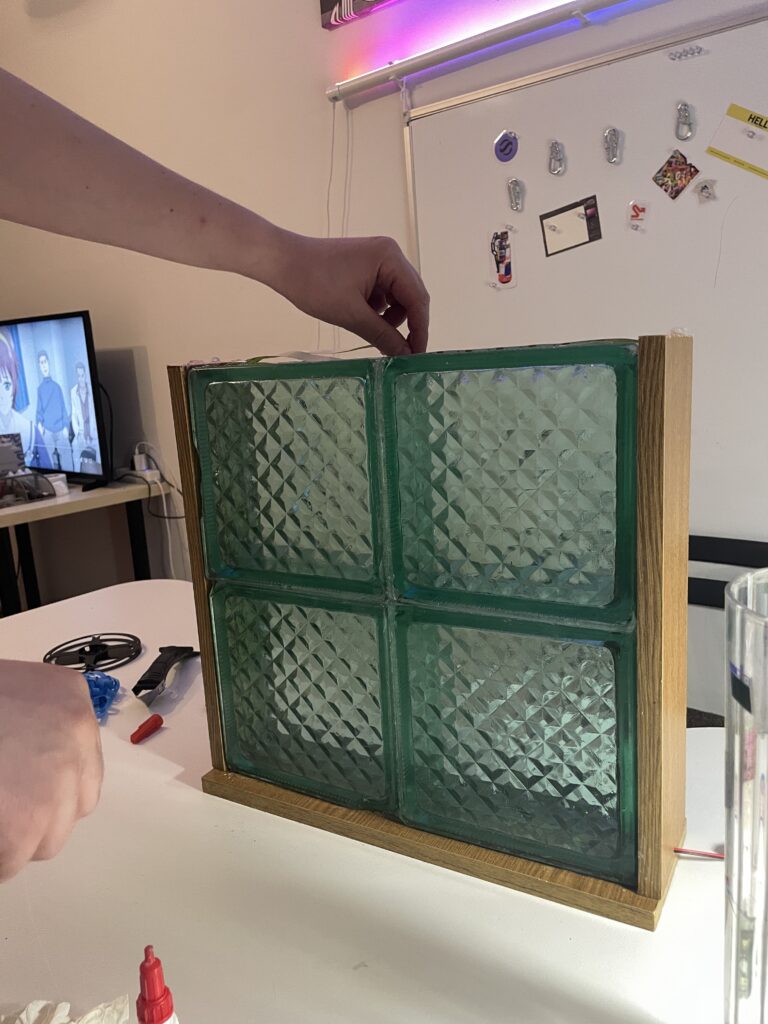

Соединение стекла и дерева. На края нижней и боковых досок наносится герметик, после чего внутрь рамы аккуратно опускается готовая конструкция из 4 стеклоблоков.

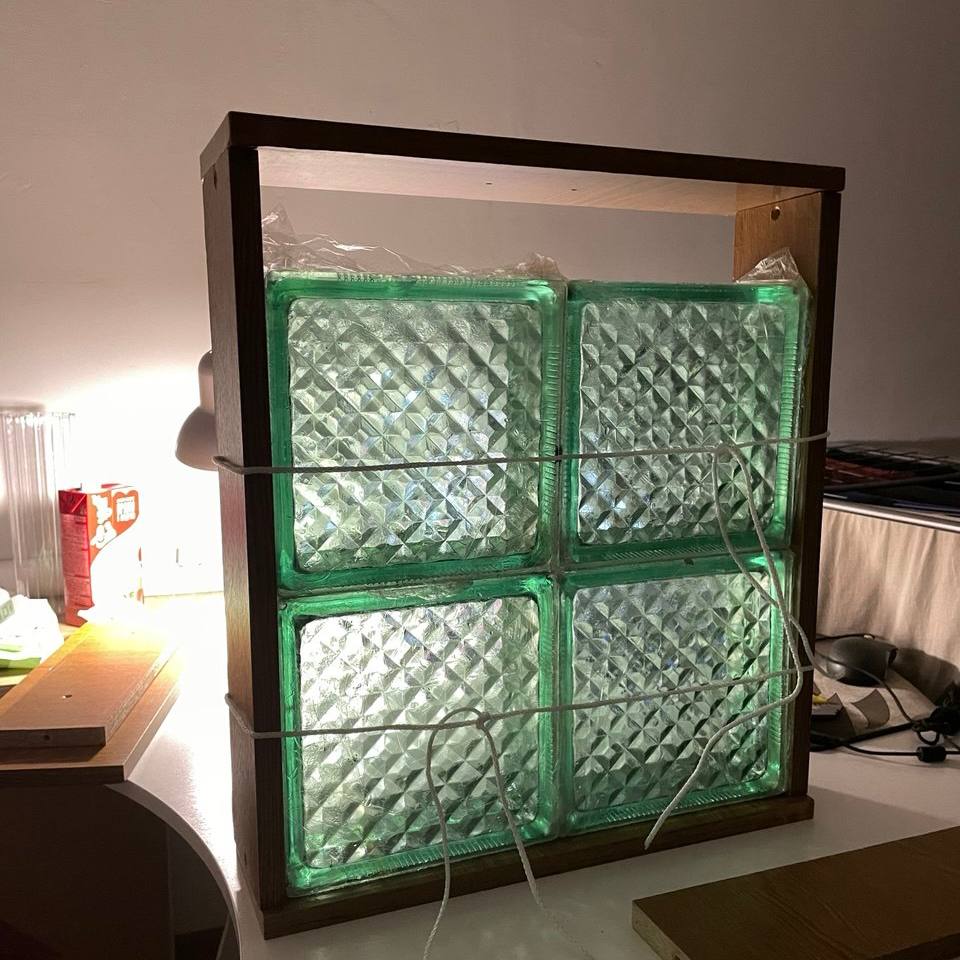

Фиксация рамы. Сверху приклеивается последняя, закрывающая доска каркаса. Чтобы рама плотно прижалась к стеклу и состав схватился, светильник необходимо туго обвязать обычной бельевой веревкой и оставить в таком состоянии на сутки.

Уже после завершения работ мы наткнулись на видео с более простым и быстрым способом сборки этого этапа. Обязательно прикрепим его к статье ниже, чтобы вы могли выбрать удобный для себя вариант!

Результат и правила эксплуатации

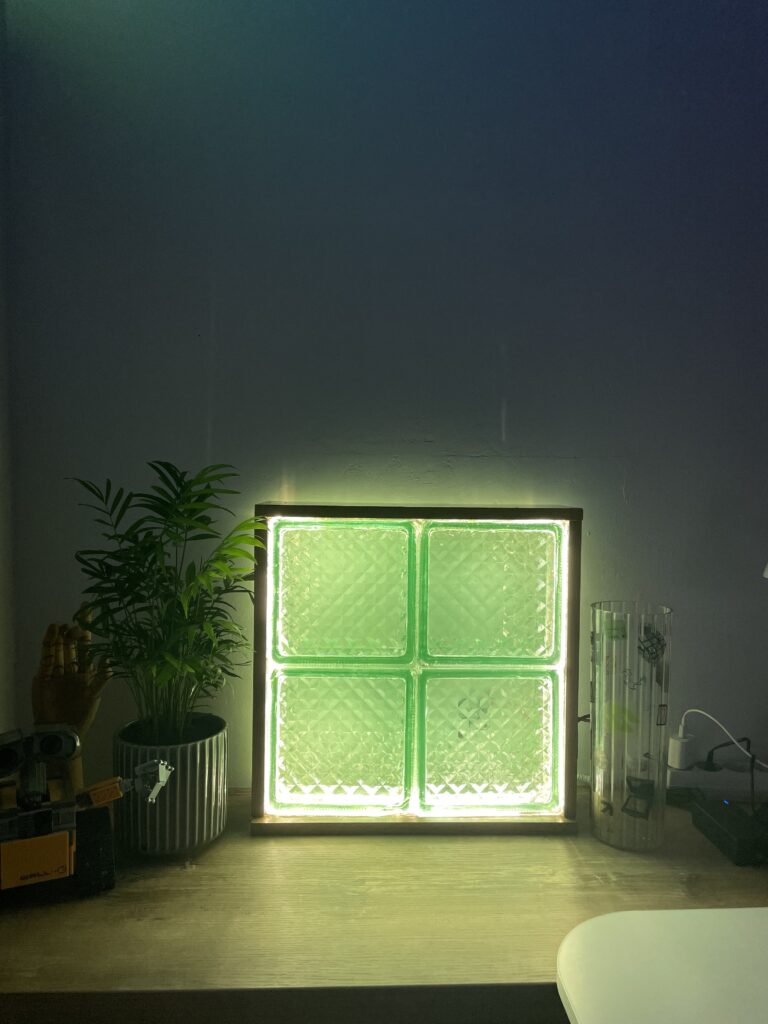

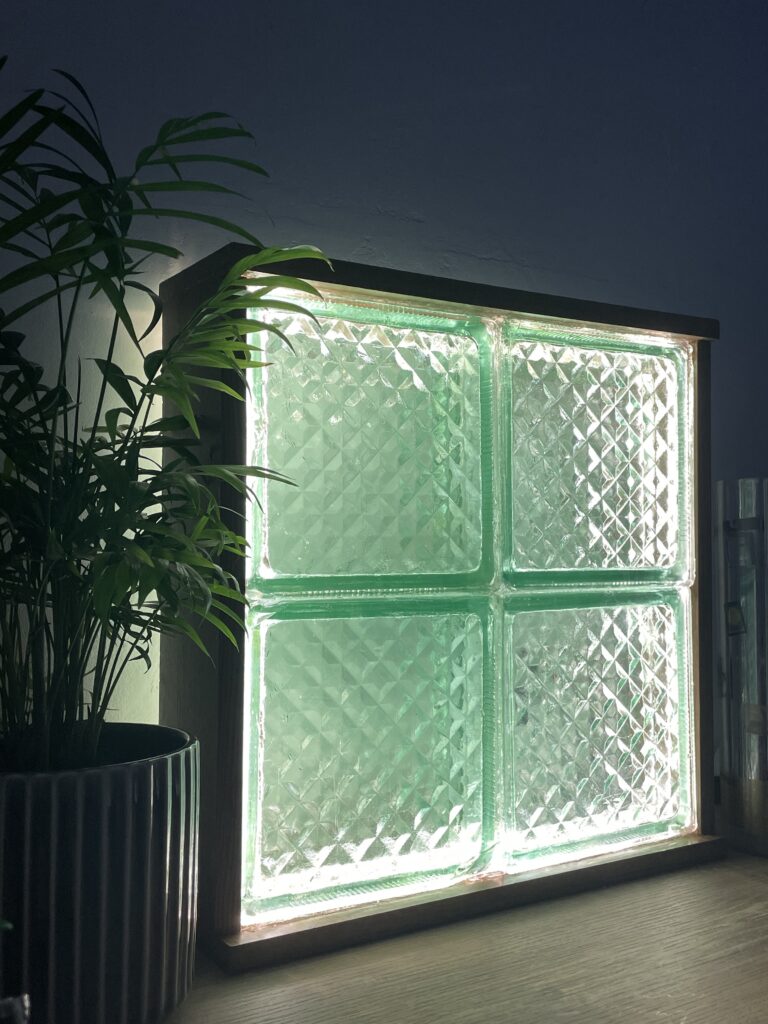

Через 24 часа можно снимать веревки, протирать стекло от строительной пыли и следов герметика. Брутальный, стильный и полностью кастомный светильник готов. Оптимальное место для него — небольшой пристенный столик или тумба.

Важные рекомендации от команды DIY Garage:

• Безопасность: Готовый светильник весит довольно много. Не ставьте его на шаткие навесные полки или край стола, откуда его можно легко случайно уронить.
• Настройка автоматизации: Если использовался Wi-Fi диммер, скачайте приложение производителя и привяжите устройство к приложению «Дом с Алисой». Теперь можно настраивать удобные сценарии (например, автоматическое включение ночника на 10% яркости в вечернее время) или просто давать команды: «Алиса, включи светильник!».
